パソコンケースを交換する【ZALMAN Z9 Plus】

暑い日が続いております。

現在使用しているメインPCのケースは、AntecのP182です。
暑さ対策として、フィルターやファンに溜まった埃を掃除して、
空気を流れを綺麗にしてあげようと、作業を開始したのですが、
ケースの特徴でもある仕切りが邪魔で奥のほうまで綺麗になりません。

いつもならここで妥協するところですが、今回は徹底的に綺麗にしようと思い、
一旦パーツを全部バラしてケース内を掃除しました。

綺麗になったのでパーツを戻そうと思ったのですが、再度組み立てなおすなら、
パーツを移行したくなり、新しいケースを購入してしまいました。

P182の後継機種にあたるP183や、上位機種のP193などが発売されているのですが、
予算的にオーバーなのと、今回は仕切りが無いケースで組みたかったので、
値段がお手頃な”ZALMAN”の”Z9 Plus”を購入しました。

※後継モデルはこちら

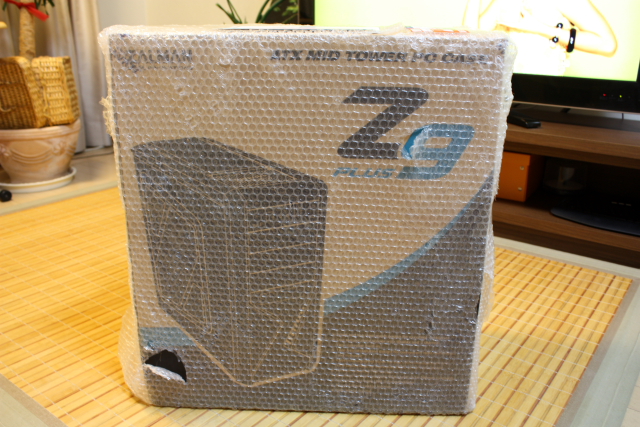

到着。

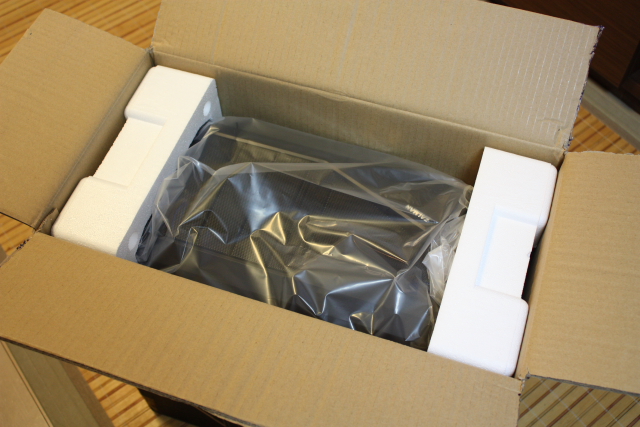

早速開封。

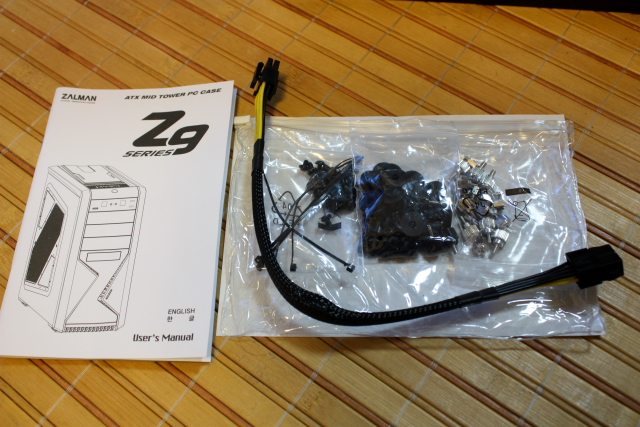

付属品です。
ネジやタイラップ、8PIN電源の延長ケーブルが付属しています。

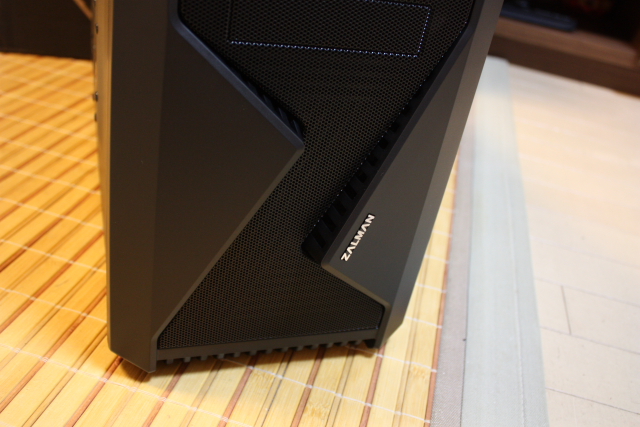

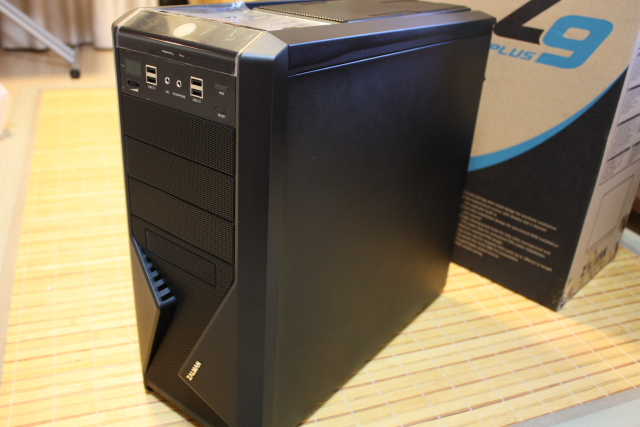

外観です。
前面12cmファンが標準搭載。吸気です。青色に光ります。
img_6492

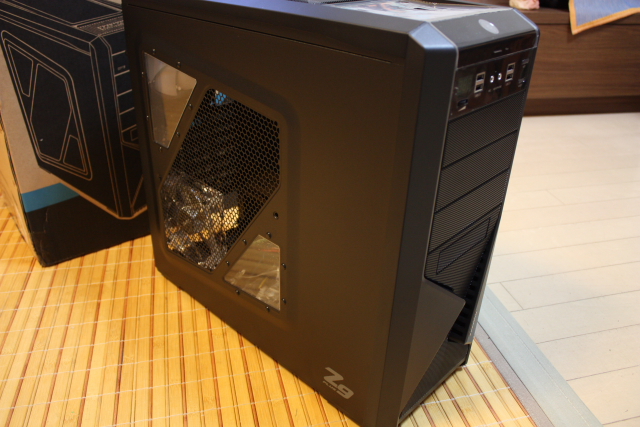

左側面は透明で12cmファンが標準搭載。吸気です。青色に光ります。
オプションで1個のファンが増設可能です。
img_6494

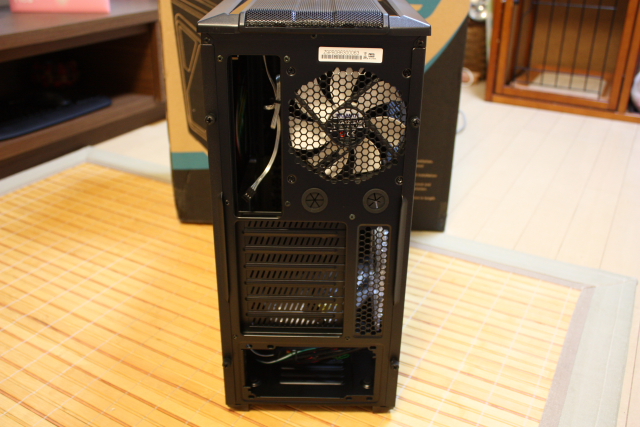

背面12cmファンが標準搭載。排気です。このファンのコントロールだけ不可です。
スロットは全7個
img_6499

電源ユニットは下置きです。

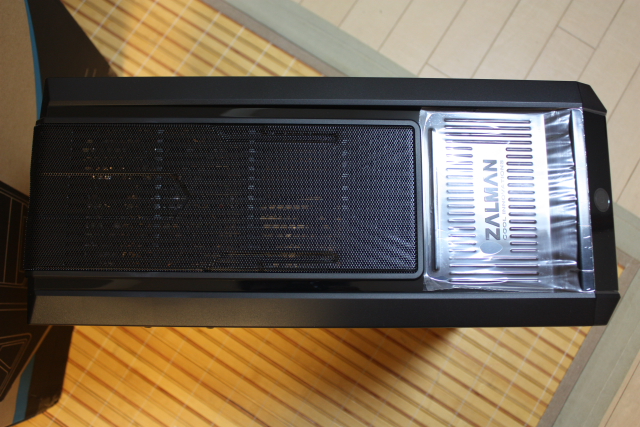

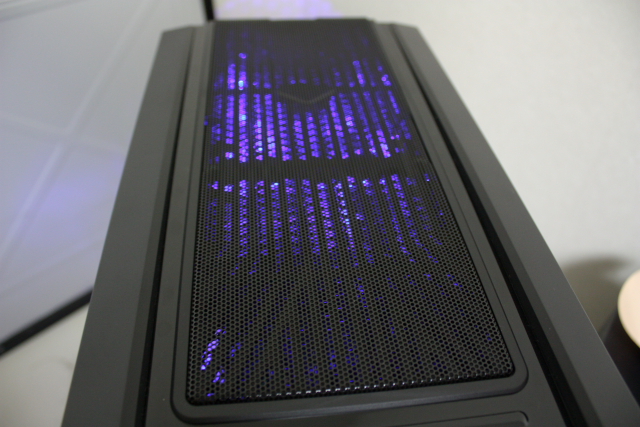

上部12cmファンが標準搭載。排気です。青色に光ります。
オプションで1個のファンが増設可能です。

物が置けるようになっています。
img_6497

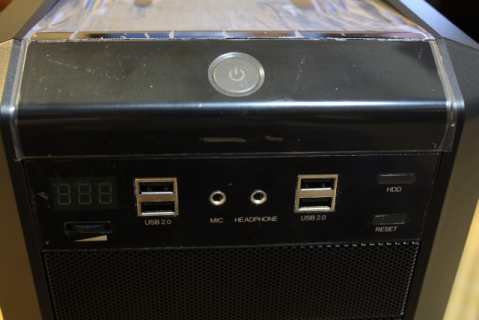

前面は5インチベイが3個、3.5インチベイが1個、
シャドウベイは3.5インチが5個、2.5インチベイが1個です。

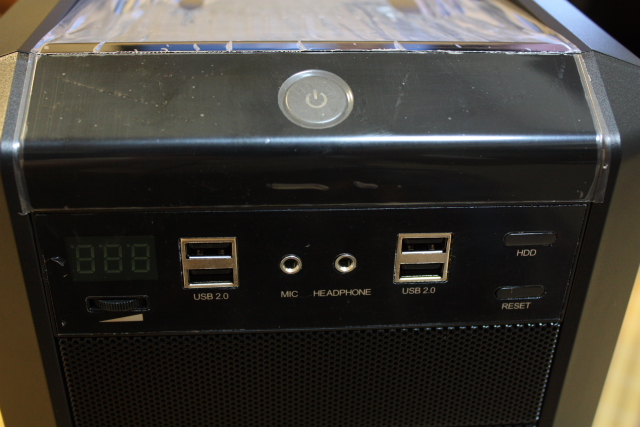

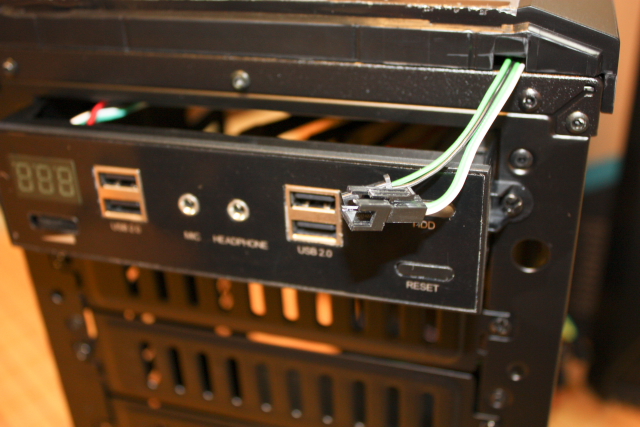

ケース付属として5インチベイを使用したアクセサリーモジュールが設置されています。
このモジュールには、以下の機能が搭載されています。

  1. 温度センサー表示
  2. ファンコン x 2
  3. USB2.0 x 4
  4. マイク / ヘッドフォン端子
  5. リセットボタン
  6. HDDアクセスLED

img_6491

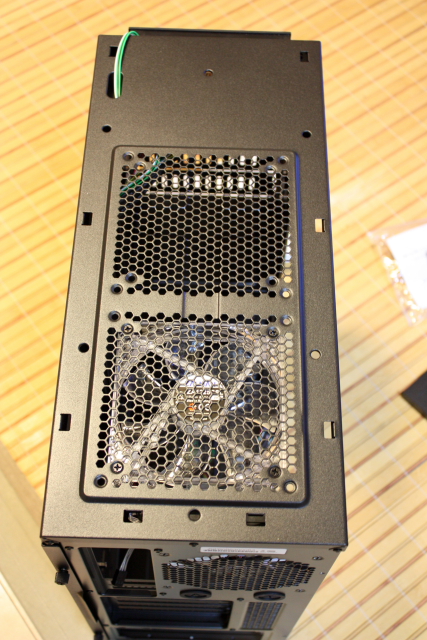

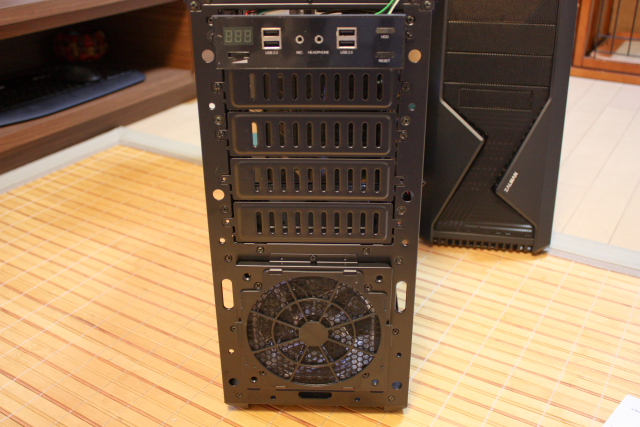

前面と上部はパネルを外すことができます。
img_6512

img_6527

data-ad-format="auto"> data-ad-format="auto">

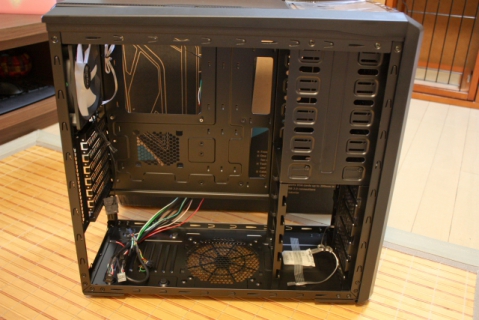

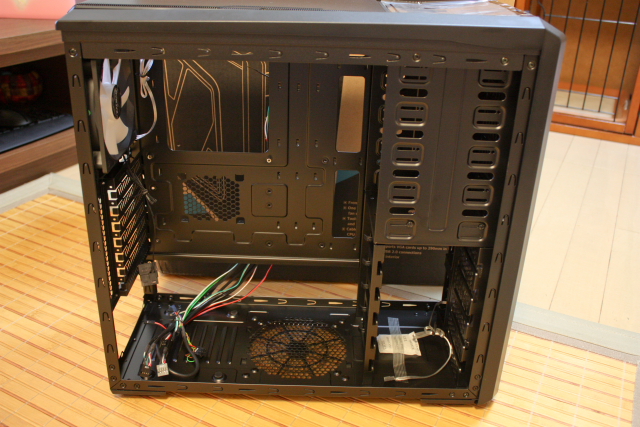

内部です。
img_6503

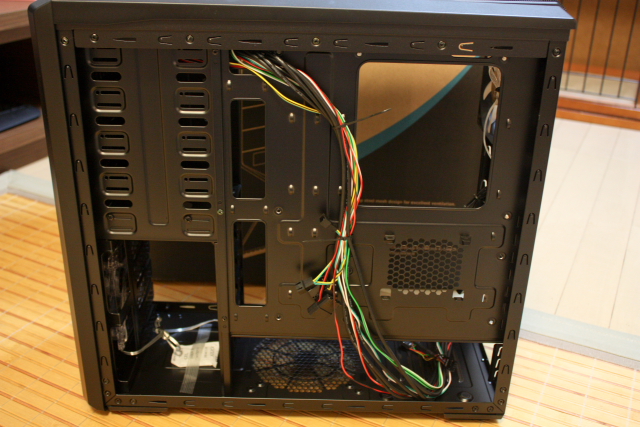

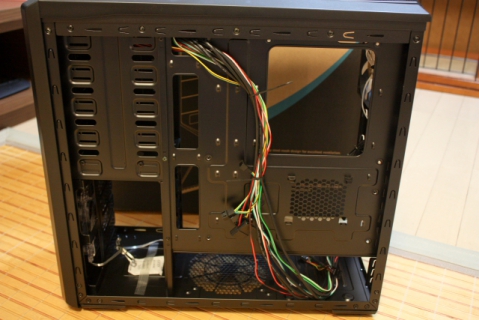

裏配線可能です。
5インチベイのモジュールコネクター類がまとまっています。
ファンコン用のコネクターが2個と電源コネクター、温度センサーの電源コネクターなどです。
img_6510

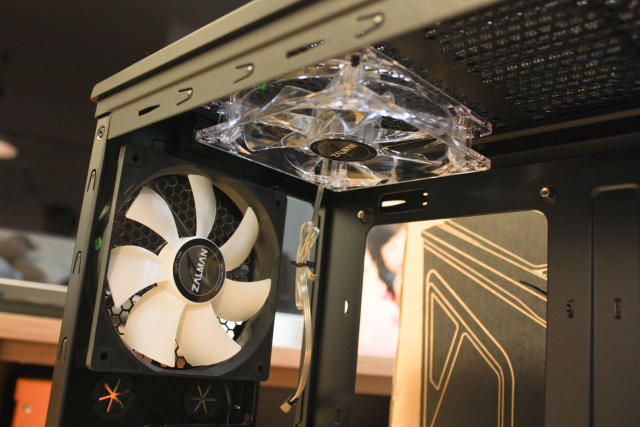

上部と背面のファン位置
img_6506

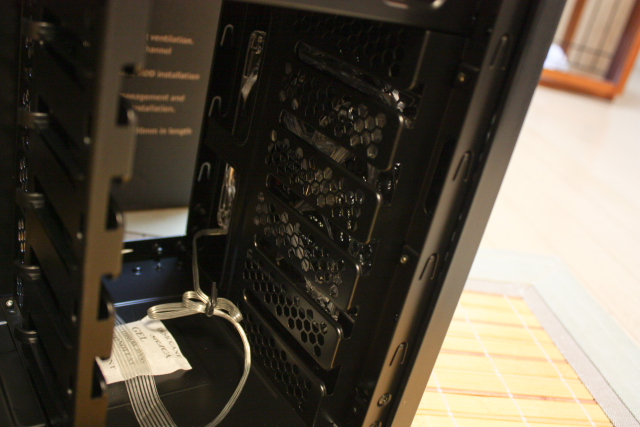

3.5インチシャドウベイは5個。側面から挿入します。

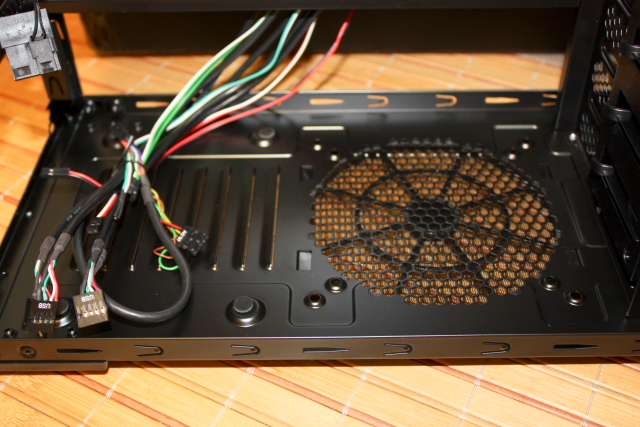

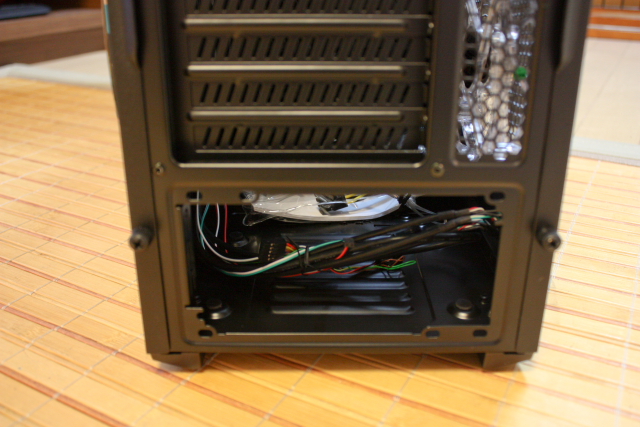

電源ユニットは底面に配置。オプションで1個のファンが増設可能です。

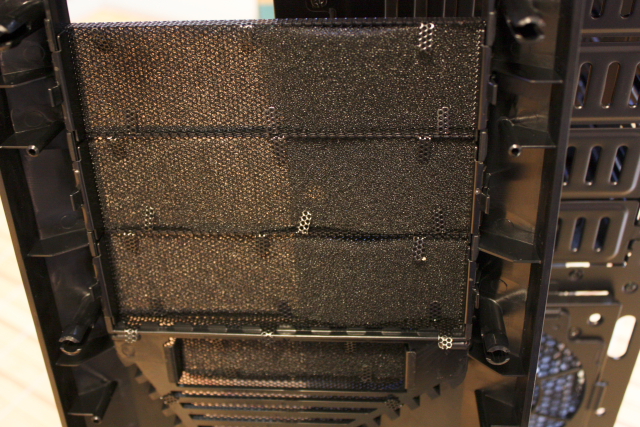

前面のベイにはフィルターが標準搭載

前面パネルに電源スイッチと電源LEDが配置されているため、ケーブルが配置されています。
前面パネルを外す際、結線されているので注意です。

ケースファンは上部、背面、前面、側面と4基の12cmファンが標準で搭載されています。
背面ファン以外はコントロール可能です。背面ファンは白色で残りのファンは青く光ります。
追加で上部、側面、底面にファンが搭載可能です。

移行組み立てを開始

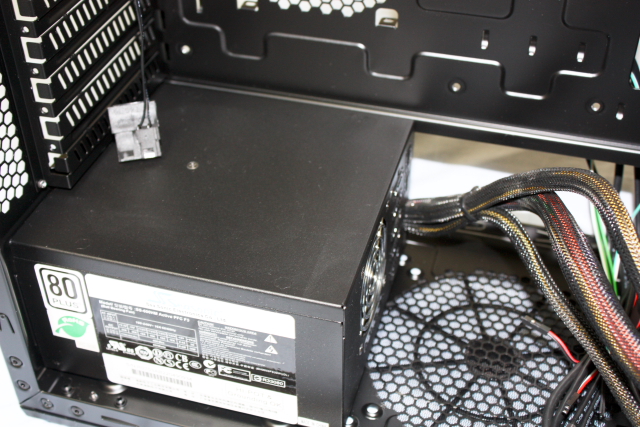

電源ユニットを配置
img_6537

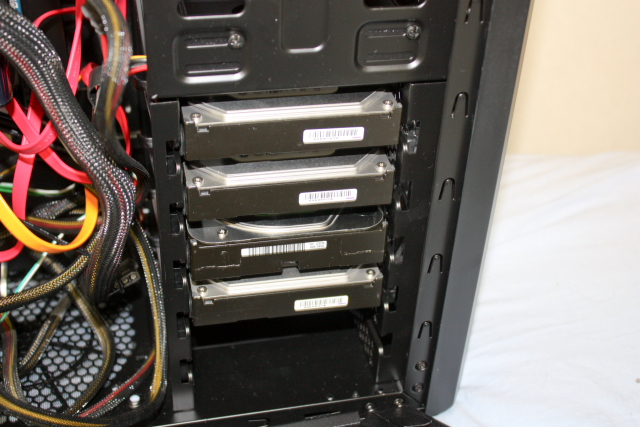

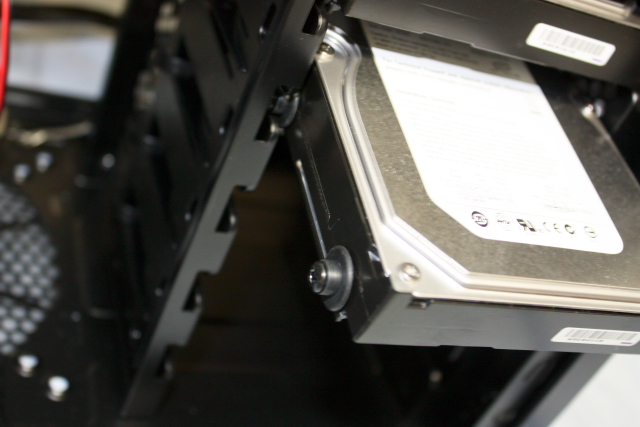

HDDは専用の丸い足をつけて差し込みます。その後のネジ止めは不要です。
img_6539

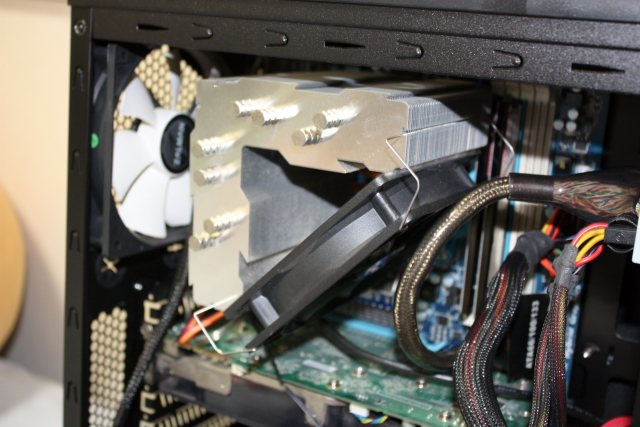

変形のCPUファン。上部と背面のファンへ空気を流します。
img_6543

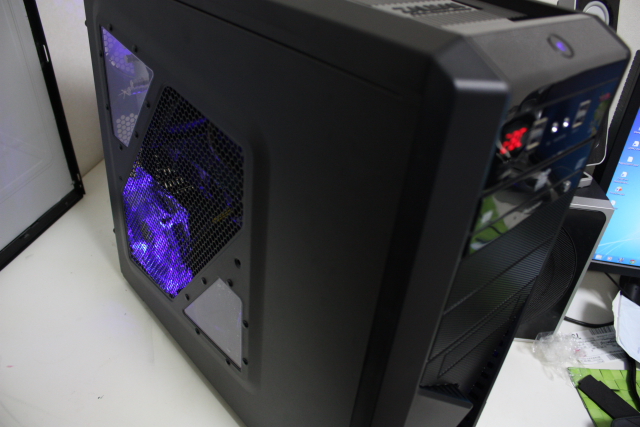

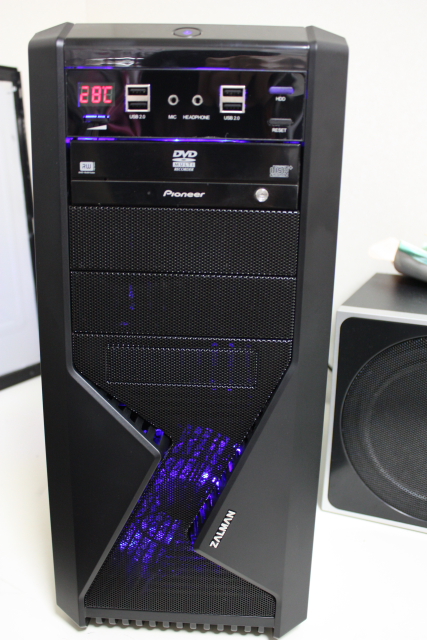

移行終了し電源ON
img_6544

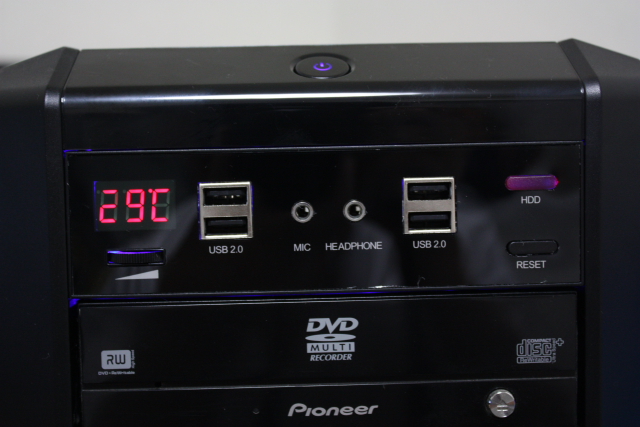

HDDのアクセスLEDがめちゃ暗いっていうか、凝視しないと光っているのかよくわからん。

SCYTHE【コンパネ5号】を買ってくる (c)

img_6553

前面にある音量のボリュームらしきものがファンのコントロールになります。
このコントロールを回すことにより、ファン2基の風量を共通でコントロールします。
青く光るファンを接続することで、回転数によって光の量が変わるようになります。
接続端子は裏に2個あります。

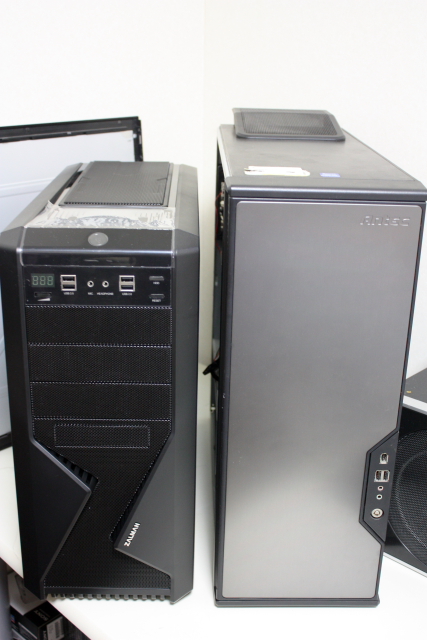

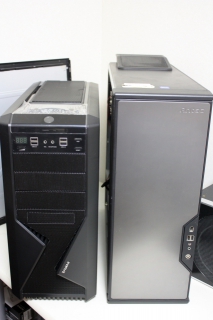

P182と並べてみました。
img_6531

前面、背面のスロット仕切りが、むしりとる方式だったり、
ネジが何個か合わなかったり、気になる点はありましたが、
HDDも側面からネジ不要でセットでき、裏配線も可能で付属のファンも静かでした。
この値段からするとかなりコストパフォーマンスは高いと思います。

※後継モデルはこちら
